Como configurar impresora Toshiba

Para poder realizar la configuración de la impresora necesitamos descartar e instalar los siguientes programas:

Driver de la impresora

Aplicación de configuración de Toshiba

Conectamos la impresora al PC con el cable USB y el ethernet de la impresora al PC o a la red.

Abrimos la aplicación B-FV Setting Tool

Deberemos configurar la impresora si es la primera vez que esta se va a utilizar en la taquilla OB.

El primer paso, una vez abierta la aplicación, será comprobar que la impresora se ha detectado correctamente por el equipo.

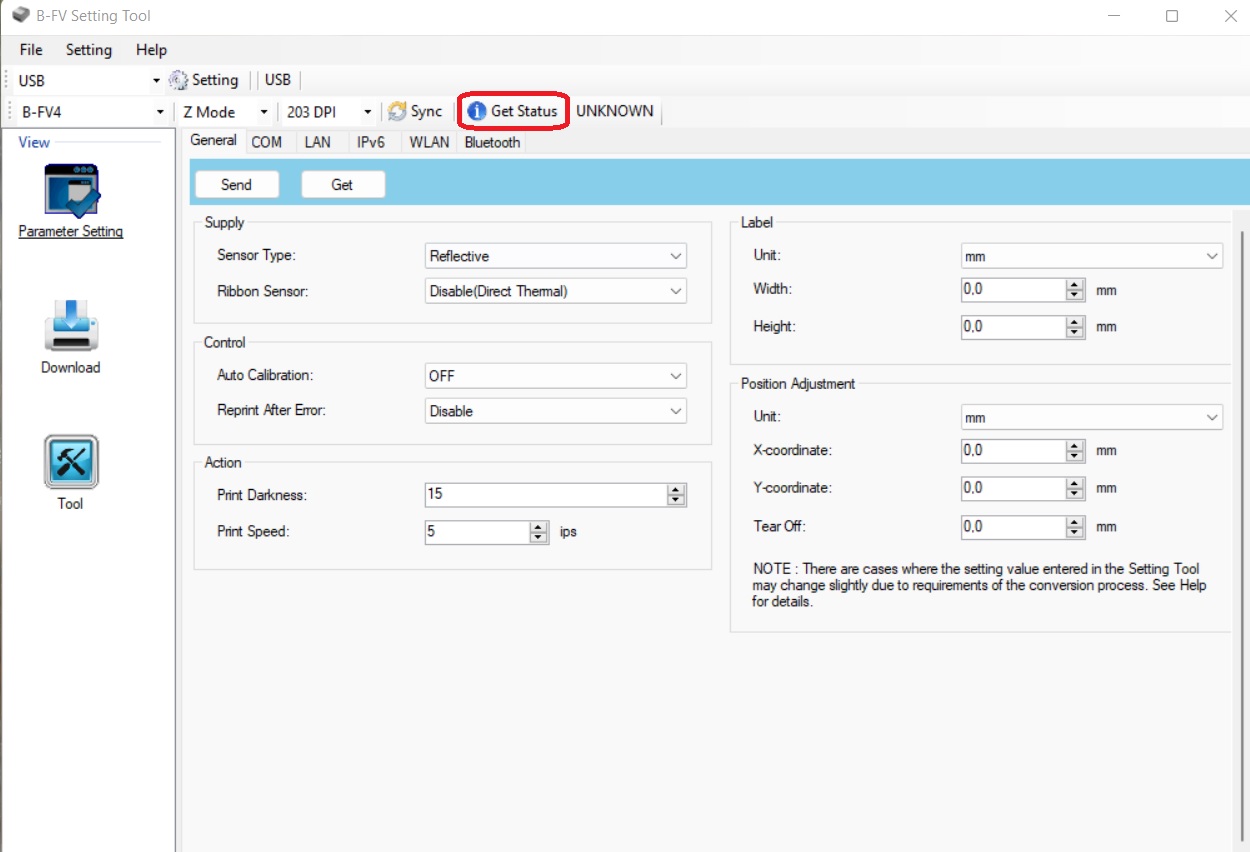

Para ello pulsaremos sobre el botón GET STATUS que nos devolverá el estado actual de la impresora. Una vez veamos que aparece como READY podemos proceder con el resto de configuraciones.

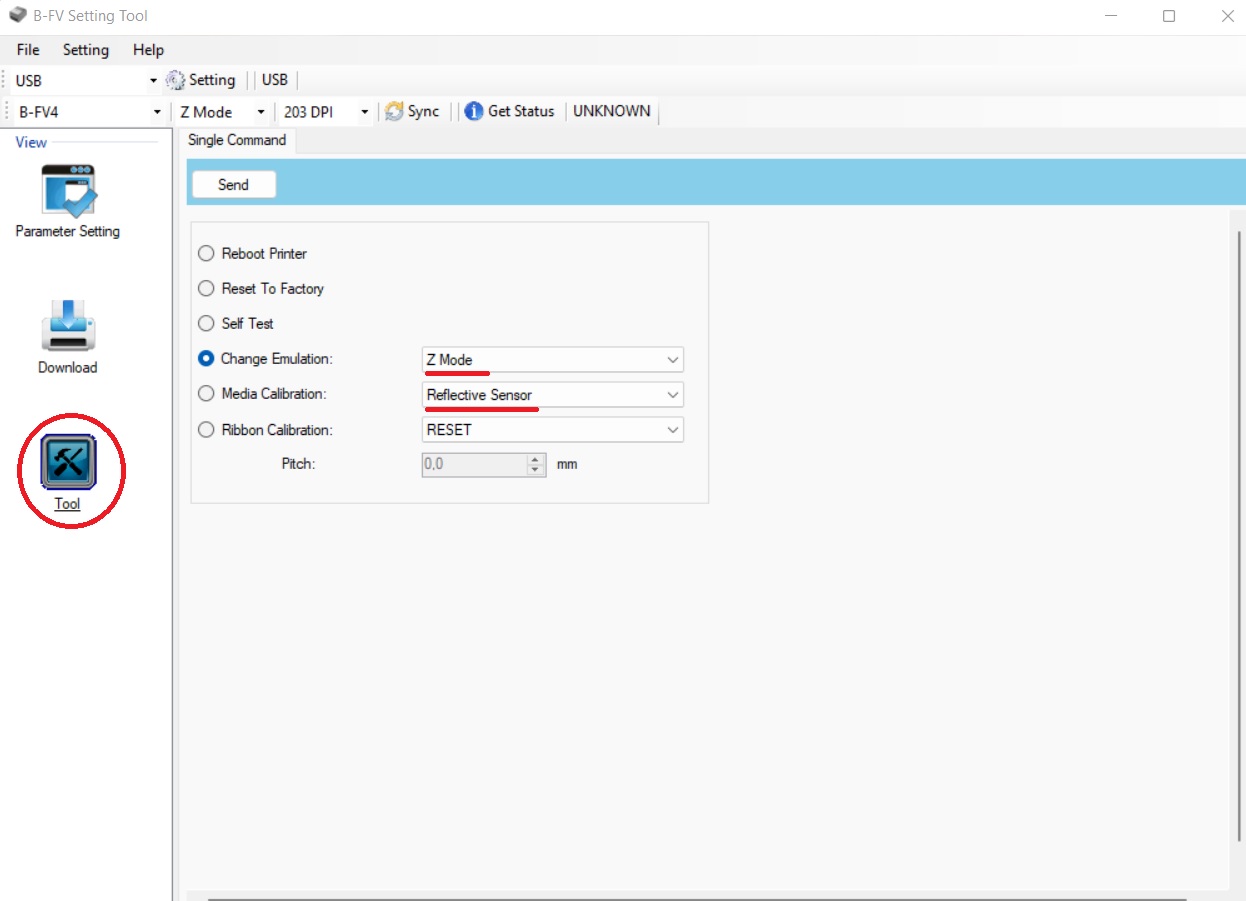

Accederemos al apartado TOOL y cambiaremos el parámetro en el punto de CHANGE EMULATION por ZMODE y le daremos al botón de SEND que hay en la parte superior.

Tras unos segundos comprobamos de nuevo que la impresora siga en estado READY tras los cambios aplicados y accedemos a la opción de MODE CALIBTATION, lo modificamos por REFLECTIVE SENSOR y de nuevo le damos a SEND.

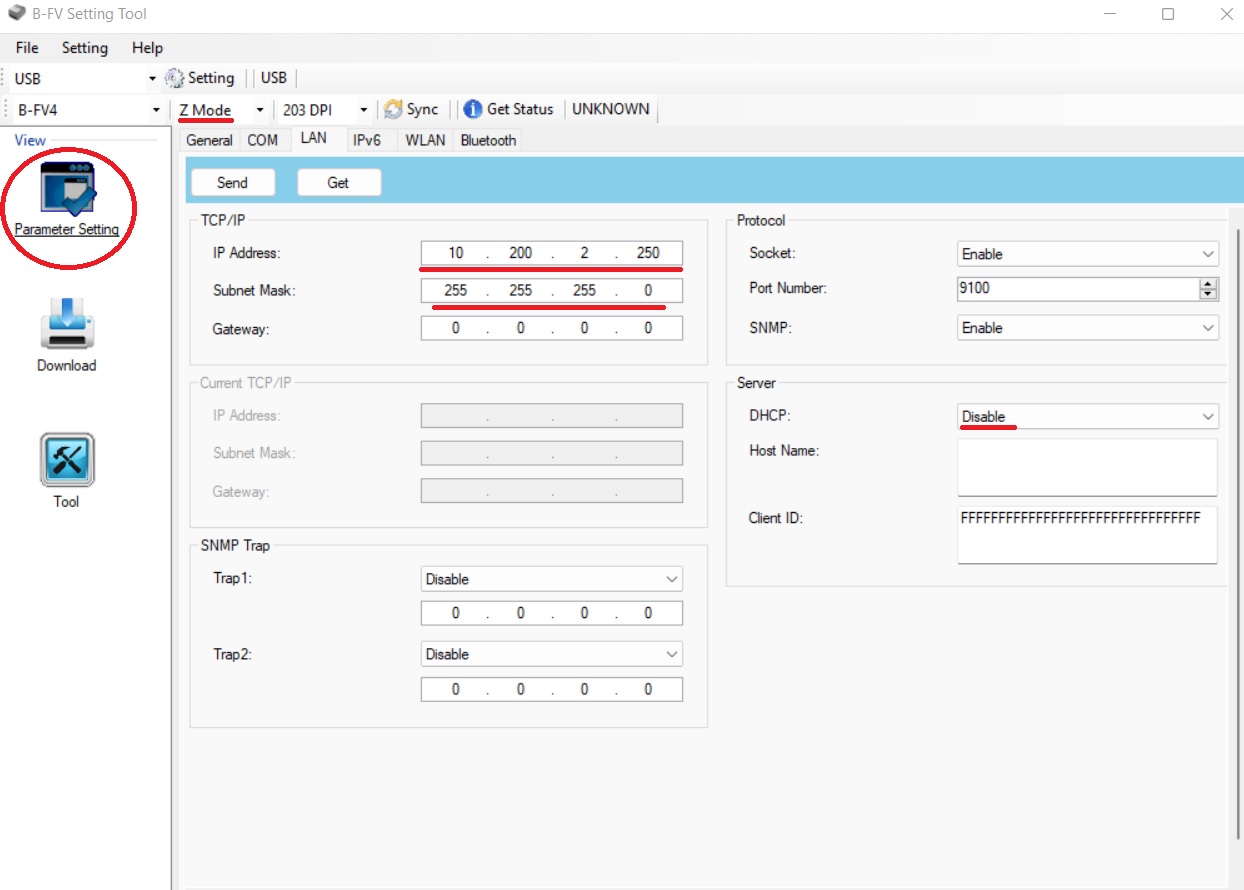

Si la impresora va a ir conectada directamente al ordenador mediante cable de red, deberemos aplicar también las siguientes modificaciones desde PARAMETER SETTING.

Cambiando también el modo en la parte superior a ZMODE y accediendo la opción de LAN, deberemos modificar el valor del apartado SERVER, DHCP que deberemos ponerlo en DISABLE.

Una vez modificado pondremos la IP que necesitemos en la parte de TCP/IP (en nuestro caso solo debemos configurar IP ADRESS y SUBNET MASK)

Para IP ADRESS recomendamos poner algo muy genérico (10.10.10.10) y para subnet MASK siempre será 255.255.255.0

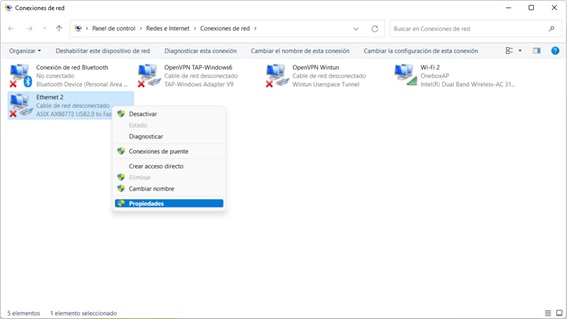

Para que conecte correctamente debemos tener configurado el mismo rango de IP en el adaptador Ethernet de Windows, para esto debemos ir a Panel de control>Redes e Internet>Conexiones de red y darle botón derecho sobre Ethernet y Propiedades

Después seleccionamos ‘Protocolo de Internet versión 4 (TCP/IP v4)’ y pulsamos sobre Propiedades, tenemos que fijar una dirección IP del mismo rango que la impresora (10.10.10.XX), marcamos ‘Usar la siguiente dirección IP’ y fijamos por ejemplo en este caso la 10.10.10.11 (Importante: No debe ser la misma dirección que la impresora), y mascara de subred 255.255.255.0

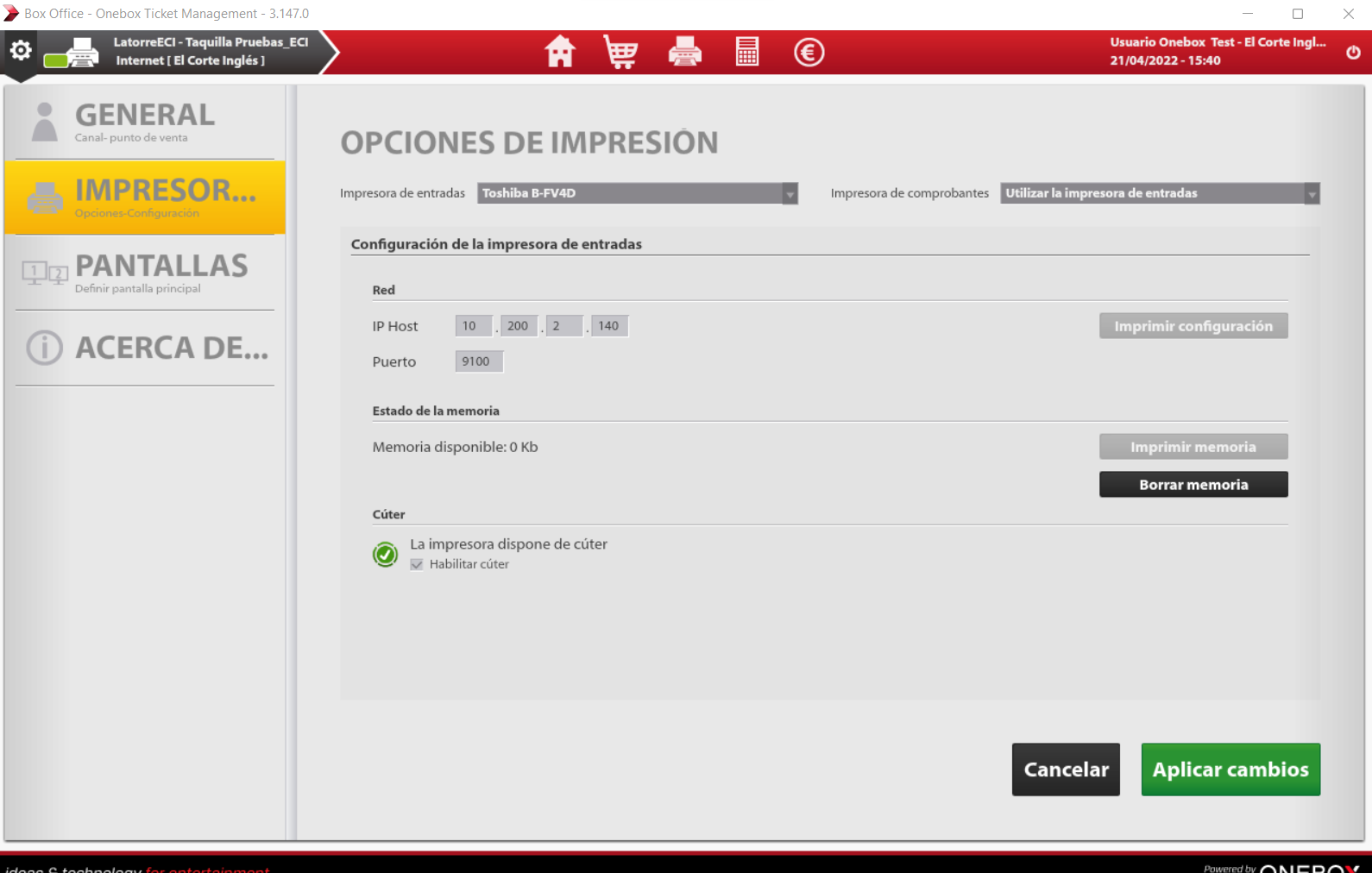

En Taquilla Onebox se debe configurar la impresora Toshiba B-FV4D y poner la IP que hemos establecido para la impresora (10.10.10.10), configurar el puerto de impresión a 9100 y aplicar cambios.

Una vez realizadas estas modificaciones ya tenemos todo configurado, solo faltará ajustar el papel en la impresora.

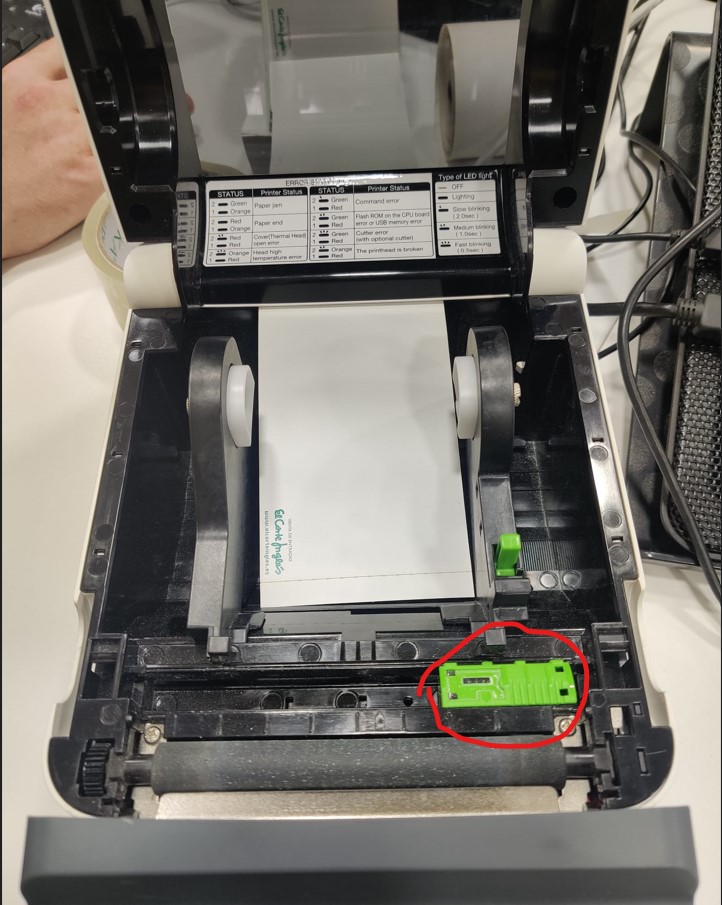

Para el papel de ECI hay que ajustar el sensor (la pieza de color verde) en el lado donde el papel tiene la marca negra.
